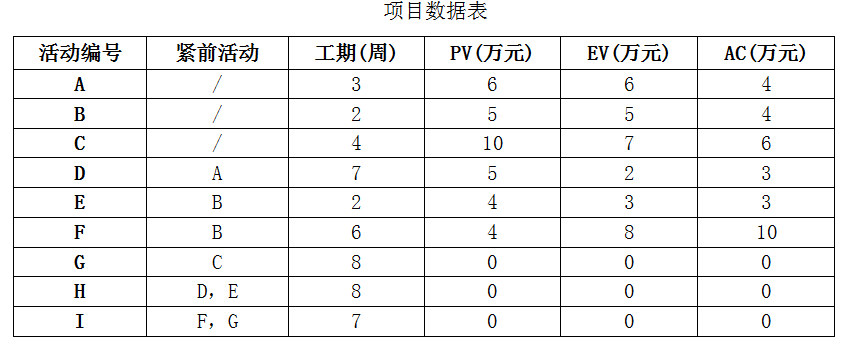

【2022年5月全国卷】某项目共有9个活动(A-I)，总预算BAC为102万元。该项目活动关系、工期和截止到第4周周末的相关项目数据如下表所示：
结合案例：
(1)请绘制项目的双代号网络图；
(2)请确定项目的关键路径及工期。
请计算活动E的自由浮动时间和总浮动时间。
请判断项目在第4周周末的进度与成本绩效，并说明原因。
项目经理认为目前出现进度的问题是暂时情况，后期项目会重新回到正轨，请帮助项目经理重新估算项目的总成本。

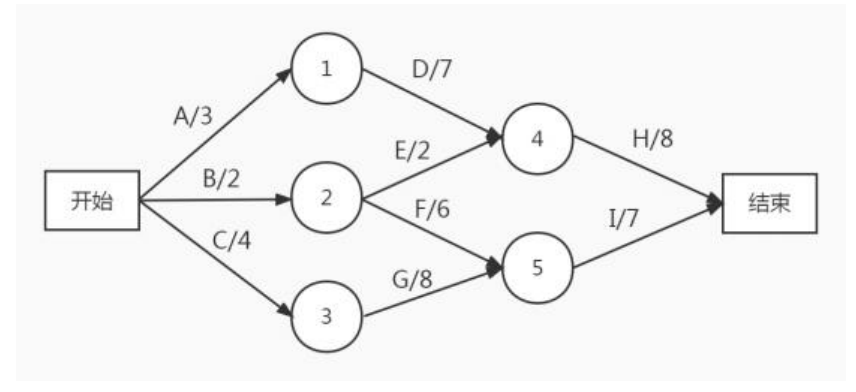

(1)答：如下图所示。(2)答：关键路径是CGI，工期为19周
解法1：
3+7=10，2+2=4，10>4，所以H的最早开始时间为第10周。
E的自由浮动时间=10-4=6周。因为经过E的最长路径长度为2+2+8=10周，所以E的总浮动时间=19-(2+2+8)=7周。

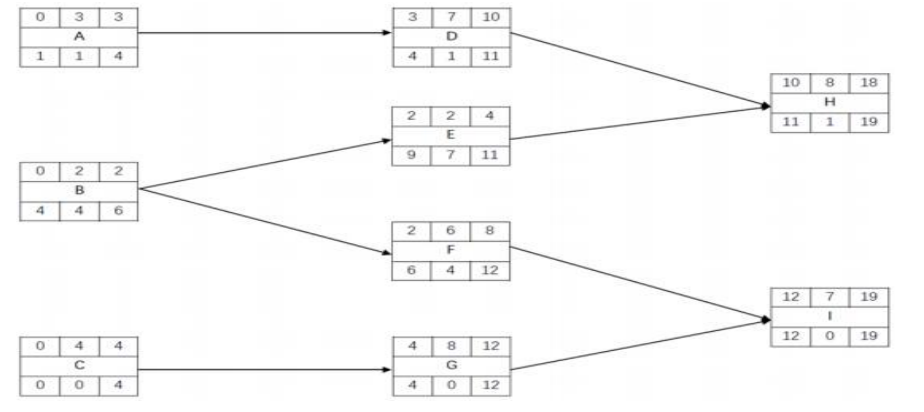

解法2：画出单代号网络图由图可知，E的自由浮动时间是10-4=6周，总浮动时间7周。答：E的自由浮动时间是6周，总浮动时间7周。
PV=6+5+10+5+4+4=34(万元)；
EV=6+5+7+2+3+8=31(万元)；AC=4+4+6+3+3+10=30(万元)；
SV=EV-PV=31-34=-3(万元)；CV=EV-AC=31-30=1(万元)
答：因为SV<0，进度落后；因为CV>0，成本节约。
非典型偏差的EAC=AC+ETC=AC+(BAC-EV)=30+(102-31)=101(万元)答：重新估算的总成本为101万元。
(2)答：关键路径是CGI，工期为19周
由图可知，E的自由浮动时间是10-4=6周，总浮动时间7周。答：E的自由浮动时间是6周，总浮动时间7周。
