【ER01】【说明】

假设某集团公司有多个仓库，存储多种零件，供给多个部门使用，公司规定：

1.一种零件可以存放在多个仓库中，一个仓库可以存放多种零件；

2.每个部门只有一个负责人；

3.每个仓库每种零件只有一个库存数量；

4.一个部门可以在不同的仓库领用零件，一个仓库可以供应多个部门；

5.一个部门可以领用多种零件，一种零件也可以被多个部门领用；

6.一个部门可以在不同的时间在同一个仓库领用同一种零件。

现拟开发一套零件库存管理系统，公司信息技术部门根据公司实际情况及规定初步设计了实体联系图，并创建关系模式R如下：R（仓库编号，仓库名称，零件编号，零件名称，库存数量，领用部门编号，领用部门负责人，领用时间，领用数量）经过数据库专业设计人员分析后，发现存在一些问题，需要优化设计。

【规范化分析】

关系模式R的基本函数依赖包括6个：

1.（仓库编号，零件编号）→领用部门编号

2.领用部门编号→领用部门负责人

3.仓库编号→仓库名称

4.（1）→零件名称

5.（2）→库存数量

6.（仓库编号，零件编号，领用部门编号，（3））→领用数量

根据上述函数依赖，关系R的码为（4），R中存在非主属性对码的（5）和（6），故R属于1NF。

【规范化设计】

按照规范化设计原则，将R分解成3NF模式集如下：

仓库（仓库编号，仓库名称）

零件（零件编号，（7））

部门（（8），领用部门负责人）

库存（仓库编号，零件编号，（9））

领用（仓库编号，零件编号，领用部门编号，（10）,领用数量）

【概念模型设计】

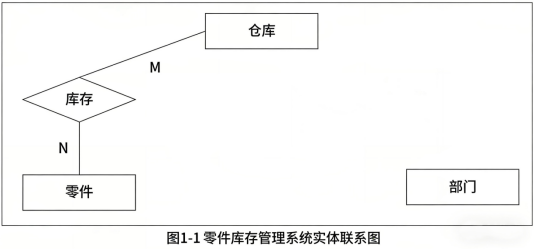

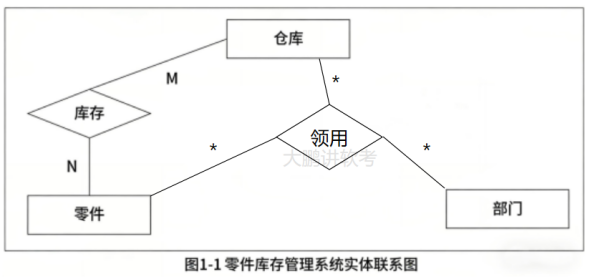

根据规范化设计结果，重新设计零件库存管理系统实体联系图如图1-1所示。
