【ER02】【说明】

某电子商务集团拟开发一套商品库存销售系统，该系统的部分功能及初步需求分析结果如下所述：

1.仓库信息包括仓库号、仓库名、仓库类型和仓库地址等；

2.商店信息包括商店号、商店名、商店地址、店员编号、店员姓名、店员电话和岗位等，一个商店可以有多个店员，一个店员也可以在多个商店工作，但岗位有所不同；

3.商品信息包括商品号、商品名和单价等；

4.仓库与商品之间存在“库存”联系，每个仓库可存储多种商品，每种商品存储在多个仓库中，库存包括存取量、库存量和存取时间等；

5.商店与商品之间存在着“销售”联系，一个商店可销售多种商品，一种商品可在多个商店里销售，销售包括销售时间和销售量等；

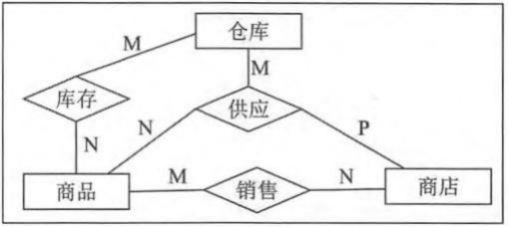

6.仓库、商店、商品之间存在一个三元联系“供应”，反映了把某个仓库中存储的商品供应到某个商店，此联系有供应时间和供应量两个属性。

【概念模型设计】

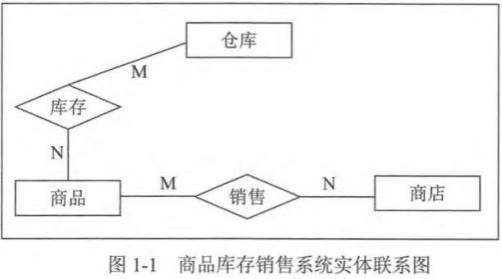

根据需求阶段收集的信息，设计的部分实体联系图如图1-1所示。

【关系模式设计】

仓库（仓库号，仓库名，仓库类型，仓库地址）

商品（商品号，商品名，单价）

商店（商店号，商店名，商店地址，店员编号，店员姓名，店员电话，岗位）

库存（仓库号，商品号，存取时间，存取量，库存量）

销售（商店号，商品号，销售时间，销售量）

供应（（1），（2），（3），供应时间，供应量）
